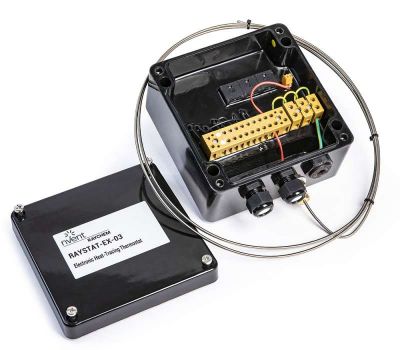

Raystat EX-03, Электронный термостат

Применение термостатов Raystat EX-03

Электронные термостаты RAYSTAT- EX-03 для регулирования обогрева по температуре поверхности обеспечивают точное управление работой всех типов греющих кабелей Raychem. Термостаты выпускаются на номинальное напряжение 110 В, 50/60Гц или 230 В, 50/60Гц с двухполюсным переключателем на 16А. Контакты переключателя можно скоммутировать «сухими». Точное выставление уставки достигается при помощи цифровых регулировочных роликов внутри корпуса термостата. Термостат для регулирования обогрева по температуре поверхности поставляется с датчиком Pt100 и кабелем длиной 2 м в оболочке из нержавеющей стали, что позволяет устанавливать электронный блок на удалении от датчика. Корпус изготавливается из стеклонаполненного полиэфира с высокой ударной прочностью и степенью защиты IP66. Два ввода М20 и один ввод М25 служат для подключения к термостату силового кабеля и греющих кабелей. При максимальных температурах трубы до 215°С, термостат может быть смонтирован с помощью опорного кронштейна.

Характерные особенности

• Диапазоон измеряемых температур - 0…499°С
• Степень защиты - IP 66
• Макс. коммутируемый ток - 16 А
• Диапазон температур окружающей среды - -50…+55°C
• Кабельные вводы - 2 x M20 с сальниками (каб. ∅ 7,5–13 мм), 1 x M25 с адаптером M25/M20
• Датчик - Двухпроводный Pt 100, датчик из нерж. стали, кабель 2 м

Схема подключения и габаритные размеры термостата RAYSTAT-EX-03
